De 13 typer flenser for piping forklart
STANDARD TYPER FLENSER
Hvilken type flens som skal brukes til en rørapplikasjon, avhenger hovedsakelig av den nødvendige styrken for flenset ledd. Flenser brukes, alternativt til sveisede tilkoblinger, for å lette vedlikeholdsoperasjoner (en flenset ledd kan demonteres raskt og praktisk).
La oss nå dykke inn, viser de viktigste typer flenser med bilder.

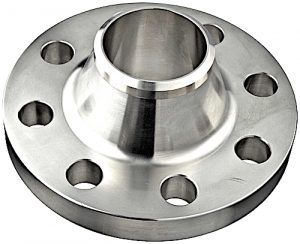

SVEISEHALSFLENS
.
En sveisehalsflens ("WN")har et langt konisk nav som kan sveises med et rør.
Dette flenstype brukes normalt i høyt trykk og høy/lav temperaturer applikasjoner som krever en ubegrenset strøm av væsken transportert av rørsystemet (boringen av flensen samsvarer med boringen av røret).
Fraværet av trykkfall forhindrer negativ effekter som turbulens og erosjon/korrosjon av metallene i nærheten til de flensede leddene.
Den koniske huben gir en jevn fordelingen av det mekaniske stresset mellom røret og sveisehalsen flens og forenkler utførelsen av radiografiske inspeksjoner for å mulige lekkasjer og sveisefeil.
Dimensjonen på flensen (NPS og rørplanen) skal samsvare med dimensjonen på tilkoblingsrøret.
A sveisehalsflensen er koblet til et rør ved en enkelt full penetrasjon V-formet rumpesveis. Dimensjonen og vekten av ASME sveisehalsflenser vises i denne artikkelen.
LANG SVEISEHALSE
Lang sveisehalsflenser ("LWN") ligner på sveisehalsflenser, med unntak av at nakken (konisk nav) er utvidet og fungerer som en kjedelig Forlengelsen.
SETT PÅ FLENSEN
A påsli-flensen er koblet til røret eller beslagene med to fileter sveiser, en utført inne og en utenfor hulrommet i flensen.
Den størrelsen på en slip-on flens er større enn den utvendige diameteren på tilkoblingsrøret, da røret må skyves inn i flensen for å bli forbundet med utførelsen av en filetsveis.
Slip-on flenser er også definert "Hubbed Flenss" og de er enkle å gjenkjenne på grunn av sin slanke og kompakte form.
Dimensjonene og vektene til slip-on flenser ANSI/ASME er tilgjengelige på denne siden.
SVEISEHALSSE VS SLIP PÅ FLENS
Flenset leddene laget med slip-on flenser er, i det lange løp, litt mer skjøre enn tilkoblinger laget med sveisehalsflenser (i lignende serviceforhold). Dette ser ut til å skyldes følgende fakta:
A sveisehalsflensen har et konisk nav, fraværende i en stikkontaktsveis flens, som fordeler det mekaniske stresset mellom røret og flens jevnere
sveisehalsleddet som bare ett sveiseområde i stedet for to (socket sveiseflens).
En fordelen med sveisehalsflensen er at den kan kobles til enten rør og beslag, mens kontakten sveise flenser passer rør bare.
GJENGET FLENS
Gjengede flenser er drevet til rør ved å skru røret (som har en mannlig tråd, vanligvis NPT per ASME B1.20.1) på flensen, uten søm sveiser (i visse tilfeller, skjønt, små sveiser påføres for å øke styrken på tilkoblingen).
Gjengede flenser er tilgjengelige i størrelser opp til 4 inches og flere trykk rangeringer, men de brukes, for det meste, liten størrelse rør i lav trykk- og lavtemperaturapplikasjoner, som vann- og luftverktøy Tjenester.
Gjengede flenser er også et obligatorisk krav i eksplosive områder, som bensinstasjoner og anlegg, som gjennomføring av sveisede tilkoblinger i slike miljøer ville være farlig.
Se denne artikkelen for å finne ut mer om dimensjonen av ANSI/ASME gjengede flenser.
SVEISS FLENS
.
Ifølge ASME B31.1, for å utfører en flenset tilkobling ved hjelp av en stikkontaktsveisflens, skal røret først settes inn i flens stikkontakt til den når bunnen av flensen, bør den løftes med 1,6 mm og til slutt Sveiset.
Dette gapet skal stå slik at det skal plasseres riktig posisjonering av røret inne i flenskontakten etter størkning av sveisen.
Socket Weld Flenser brukes til små- og høytrykksrør som ikke overfører svært korrosive væsker.
Dette på grunn av det faktum at disse flenstypene er utsatt for korrosjon i gapområdet mellom enden av røret og skulderen på stikkontakten.
Deres statisk styrke av socket sveise flenser ligner på slip-on flenser ', men deres tretthetsstyrke er høyere på grunn av tilstedeværelsen av en enkelt, i stedet for dobbel, filetsveis.
RUNDE LEDDFLENS
Runde leddflenser har et flatt ansikt og brukes alltid sammen med en stub-ende.
Fanget felles flenser ligner, i form, slip-on flenser med unntak av radius ved kryssing av flensansikten og boringen for å imøtekomme den flensede delen av stubben.
A lap felles flens glir over røret og seter på baksiden av stubben enden og de to holdes sammen av trykket på boltene.
Den bruk av rundeleddsflenser i kombinasjon med stub-endene er en kostnadseffektiv løsning for rørledninger i rustfritt stål eller nikkellegering, som materialet i fanget felles flens kan være av en lavere klasse (generelt karbonstål) enn materialet i stub-enden (som må samsvarer med rørgraden, som i kontakt med den transporterte væsken).
Denne ordningen har derfor disse to fordelene:
reduserer den totale kostnaden for rørledningens flensede ledd, da bruken av materialer av høyere kvalitet minimeres;
bolteoperasjoner er forenklet, da rundeleddflensen kan roteres rundt røret for å hjelpe til med boltjustering.
BLIND FLENS
Tvert imot til alle flenstyper sett ovenfor, har blindflenser ikke et senter hull, og brukes til å blinde eller forsegle en rørledning, en ventil / trykkbeholder og blokkere væskestrømmen.
Blinde flenser må tåle bemerkelsesverdig mekanisk stress på grunn av systemtrykket og de nødvendige boltekreftene.
Blind flenser gir enkel tilgang til rørledningen, da de enkelt kan ikke-bolted for å la operatøren utføre aktiviteter inne i terminalenden av røret (dette er også grunnen til at blind flenstypen brukes som kum for trykkbeholdere, til tider).
Det er kanskje interessant å observere at, mens denne flenser typen er lettere å produksjon, selges de til en premium gjennomsnittlig kostnad per kilo sammenlignet med de andre flenstypene.
Se denne artikkelen for å lære om dimensjonene av blinde flenser per ANSI/ASME B16.5.
SPESIELLE TYPER FLENSER
NIPOFLANGE
A Nipoflange brukes til grensrørledninger ved 90 grader og er et produkt produsert ved å kombinere en sveisehalsflens med en smidd Nipolet.
En Nipoflange er imidlertid et solid enkelt stykke smidd stål og ikke to forskjellige produkter sveiset sammen.
Å installere en Nipoflange, må rørpersonalet sveise Nipolet-delen av enheten på løperøret og bolt den flensede delen på flensen på det forgrenede røret.
Nipoflanges er tilgjengelig i forskjellige materialer, for eksempel karbonstål ASTM A105 (høy temperatur service), ASTM A350 (lavtemperatur karbonstål), ASTM A182 (rustfritt stål grader, inkludert dupleks og super dupleks) og nikkellegeringer (Inconel, Incoloy, Hastelloy, etc).
Nipoflanges er også produsert i forsterket variant, som har ekstra mekanisk styrke sammenlignet med til en standard Nipoflange.
SVEISEOFLANGE
En Weldoflange er konseptuelt lik en Nipoflange, da de er en kombinasjon av en sveisehalsflens og en grenmonteringstilkobling (en Weldolet i dette tilfellet). Weldoflanges er laget av et enkelt stykke av fast smidd stål, ikke ved å sveise separate deler sammen.
ELBOFLANGE OG LATROFLANGE
Andre mindre vanlige typer flens Olets er den såkalte Elboflange (en kombinasjon av flens og en Elbolet) og "Latroflange" (kombinasjon flens med latrolett). Elboflanges brukes til å forgrene en rørledningen ved 45 grader.
SVIVEL FLENS
Swivel ringflenser letter justeringen av bolthullene mellom de to parring flenser, en funksjon som er nyttig i mange tilfeller, for eksempel som installasjon av rørledninger med stor diameter, havbunn og offshore rørverk på grunt vann og lignende miljøer. Swivel flenser passer til olje, gass, hydrokarboner, vann, kjemiske og andre krevende petrokjemiske og vannforvaltningsapplikasjoner.
I tilfelle av en stor diameter rørledning, for eksempel, er røret montert, i den ene enden, med en standard sveisehalsflens, og med en svingflens i den andre enden: ved ganske enkelt å rotere svingflensen på røret, kan operatørene oppnå en perfekt justering av bolten hull på en måte enklere og raskere måte.
Den standarder for svingbare ringflenser er ASME/ANSI, DIN, BS, EN, ISO, etc. Den vanligste standarden for petrokjemisk bruk er ANSI/ASME B16.5 eller ASME B16.47.
Swivel flenser er tilgjengelige i alle standardformer av vanlige flenser, sveising, påsliping, lap-joint, socket weld etc. i alt materiale karakterer og i et bredt dimensjonalt område (størrelsene kan variere fra 3/8" til 60" trykkvurdering fra 150 til 2500).
Swivel flenser kan produseres i karbonstål (ASTM A105), legeringsstål (ASTM A182 F1, A182 F5, A182 F9, A182 F91) og rustfritt stål (ASTM A182 F304, A182 F304L, A182 F316, A182 F316L).
EKSPANDERENDE FLENS ("EXPANDER")
Ekspanderende flenser, eller "expander flenser", brukes til åøke boringen av rørledningenfra et bestemt punkt til et annet eller for å koble rør til andre mekaniske enheter som pumper, kompressorer og ventiler som har forskjellige innløpsstørrelser.
Den ekspanderende flensen representert på bildet er en sveisehalsflens med en større boring på den ikke-flensede enden.
Ekspanderende flenser kan brukes til å øke borerøretbare med én eller maksimum to størrelser og ikke mer(eksempel: fra 2 til 3 eller maksimum 4 tommer).
Expander flenser er en billigere (og lettere) løsning i forhold til kombinasjonen av en buttweld redusering og en standard flens (som er standardløsningen for rørboring øker over 2 størrelser).
Den
de vanligste materialene for å utvide flenser er A105 (high-temp. karbon
stål), A350 (LTCS) og ASTM A182 (rustfritt stål og over).
Trykkklassifiseringer og dimensjoner av ekspanderende flenser er i samsvar med ANSI/ASME B16.5-spesifikasjonen og er tilgjengelige med hevet eller flatt ansikt (RF, FF).
Tegningen av en ASME ekspanderende flens.
REDUSERE FLENS ("REDUKSJON")
Reduksjon av flenser, ellers kalt reduseringsflenser, har en motsatt funksjon enn ekspanderflenser sett ovenfor, det vil si.de brukes til å redusere boringen av en rørledning.
Den bore av løperøret kan trygt reduseres med bare 1 eller 2 størrelser (ellers en løsning basert på kombinasjonen av en butt sveisereduksjon og en standard flens må brukes).
Reduksjon av flenser er tilgjengelige i de fleste størrelser og materialkarakterer, og er ikke generelt tilgjengelige fra lager.
Reduksjon av flenser følger de samme hensynene når det gjelder spesifikasjoner, størrelser og materialkarakterer som ekspanderflenser.
