Hva er varm ekstrudering?

Hva er varm ekstrudering? Veiledning for 2026

Varm ekstrudering er en metalldannende prosess der materialet varmes opp over rekrystalliseringstemperaturen og tvinges gjennom en dyse for å lage komplekse tverrsnitt. I 2026 varierer kostnadene for varme-ekstruderte industriprofiler vanligvis fra $3,50 til $12,00 per kg, avhengig av materialkvalitet (f.eks. rustfritt stål vs. nikkellegering). Denne metoden er avgjørende for å produsere sømløse rør og intrikate former som brukes i romfart, olje og gass og kjemisk prosessering.

Varmekstrudering er en produksjonsprosess med høy-temperatur som brukes til å lage lange metalldeler med konstant tverrsnitt. Metallemballasjen oppvarmes-ofte over 1000 grader til 1300 grader for stållegeringer.

Denne prosessen styres av internasjonale standarder som ASTM A511 (for mekaniske rør av rustfritt stål) og ASTM A106 (for karbonstålrør). Det er den foretrukne metoden for materialer som er vanskelige å forme ved romtemperatur, for eksempel Duplex 2205 eller Inconel 625. Den kan kornstruktur og overlegen mekanisk integritet.

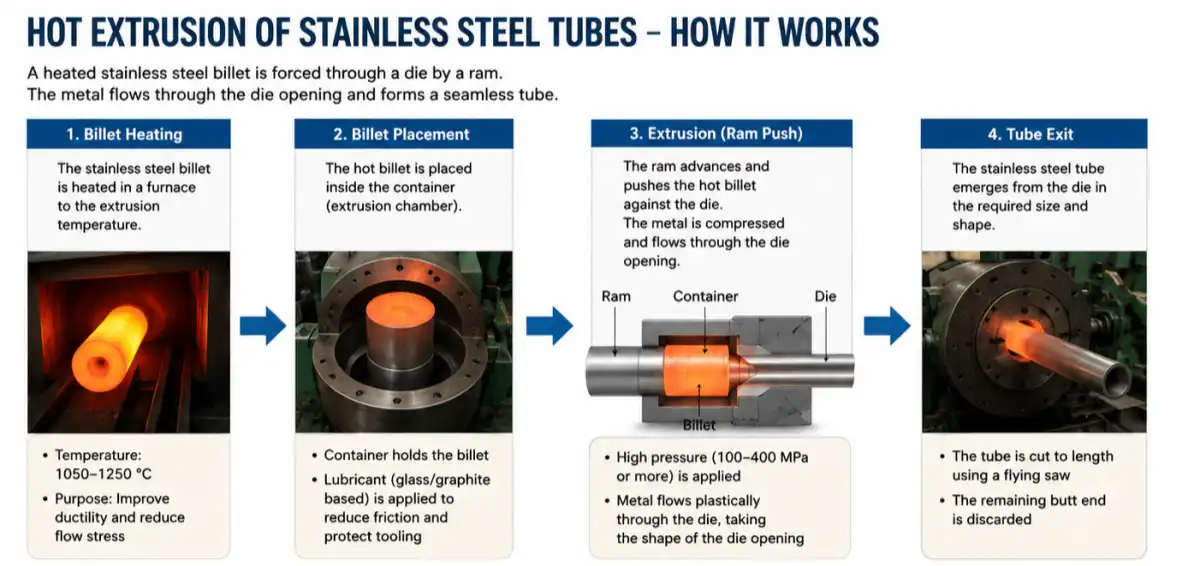

Slik fungerer det:

1. Metallemballasjen varmes opp i en ovn.

2. Den er plassert inne i en beholder.

3. En ram skyver det varme metallet gjennom en dyseåpning.

4. Metallet renner ut i ønsket form.

Varmt ekstrudert stålrør Pris

Materialkategori	Typisk karakter	Prisklasse (USD/kg)	Prisklasse (USD/tonn)
Karbonstål	ASTM A106, Q355	$1.20 – $2.50	$1,200 – $2,500
Rustfritt stål	304L, 316L, 310S	$3.50 – $5.80	$3,500 – $5,800
Dupleks stål	S31803, S32205	$6.00 – $8.50	$6,000 – $8,500
Nikkellegeringer	Inconel 625, Hastelloy	$25.00 – $45.00	$25,000 – $45,000

Varmekstruderingsteknologi er en metallformingsmetode for rør som ekstruderer metall over rekrystalliseringstemperaturen og ekstruderer røremnet fra en dyse for å oppnå en dyseformet seksjon. Under den varme ekstruderingsprosessen deformeres røremnet i alle tre kompresjonstilstander. Dette kan ikke bare løse problemet med liten deformasjon av stålrøret, men også unngå defekter forårsaket av strekkspenning på rørets indre og ytre overflater. Derfor er varmekstruderingsmetoden spesielt egnet for forming av ulike legeringsstål, rustfritt stål, høy-styrkestål, nikkel-baserte superlegeringsprofiler, rør osv. Varmekstruderingsprosessen er egnet for å produsere komplekse former, fler-trinns/små batchformer{98}}og vanskelige{98}materialer. Samtidig er det sømløse stålrøret oppnådd ved varm ekstrudering et resultat av en produksjonsprosess hvor kraften er kompresjon.

På den ene siden, sammenlignet med rullende (langsgående og kryssrullende) produksjonsmetodene, er ekstruderingsmetoden preget av tre-dimensjonal trykkspenning når metallet deformeres. Under denne optimale spenningstilstanden kan god deformasjon, innvendig og utvendig overflatekvalitet og metallografisk struktur oppnås for rustfrie stålrør med store stålkvaliteter og høy deformasjonsmotstand. Den største fordelen med å bruke sømløs rørekstruderingsmetode i rustfritt stål er at den direkte kan bruke kontinuerlig støping som råmateriale. Produktkvaliteten er stabil og variasjonen er fleksibel. Den kan direkte produsere varme ekstruderte ferdige rør, og kan også produsere forskjellige spesial-formede rustfrie stålrør. Ulempen med ekstruderingsproduksjon av stålrør er imidlertid lavt utbytte. For å forbedre utbyttet har utenlandske produsenter forbedret produksjonsprosessen. For varianter med stor etterspørsel brukes vanligvis produksjonsprosessen med for{10}}boring, hydraulisk stansing og ekstrudering til rør.

På den annen side, sammenlignet med tradisjonelle metoder for maskinering fra en materialeblokk (dreiebenk, fresing), sparer den varme ekstruderingsprosessen mye maskineringstid ved å føre materialet gjennom dyseboringen for å danne formen. Siden de varme ekstruderte profilene produseres ved solid forming, kan sveisetrinn spares. I tillegg kan avlastning spares, noe som resulterer i termisk deformasjon under sveising, noe som i stor grad bidrar til kostnadsreduksjon. I tillegg kan forringelse av kvaliteten på den sveisede delen forhindres, og påliteligheten til sluttproduktet kan forbedres.

Spesifikasjoner for varme ekstruderingslinjer

Parameter	Kompetanseområde	Felles standarder
Utvendig diameter (OD)	20 mm – 250 mm	ASME B36.10 / B36.19
Veggtykkelse	2 mm – 35 mm	SCH 10S til SCH XXS
Lengde	Opp til 12 meter	Fast eller tilfeldig lengde
Overflatefinish	Syltet, sand-blåst eller maskinbearbeidet	-
Dimensjonstoleranse	±0,5 % til ±1,0 %	ASTM A530

Søknader

Produksjonsprosessen av disse spesialstålproduktene med høy-kvalitet, høy-presisjon og vanskelig-å-deformere krever ofte spesiell smelting, støping, valsing, smiing, produksjon og forskning og utvikling, og en rekke rørbehandlingsprosesser, inkludert kaldvalsing og varmebehandling. kapasitet. Produksjonsprosessen av varmeekstruderingsrør tar i bruk varmekstruderingsmetoden, og de tre-spenningsdeformasjonene har god metalltetthet og jevnhet, som er egnet for produksjon av nesten alle typer stål, spesielt ved produksjon av vanskelig-å-deformere høylegert stål og forskjellige spesial-rør. Spesielle behandlingsfordeler. Varmekstruderte stålprodukter har ytelsesfordeler på nøkkelområder i den nasjonale økonomien som militærindustri, kjernekraft, termisk kraft, luftfart, gruvedrift, petroleum og petrokjemikalier, og uerstattelige{12}}muligheter for bruk.

Varm vs. kald ekstrudering

Trekk	Varm ekstrudering	Kald ekstrudering
Arbeidstemp	Over omkrystallisering	Romtemperatur
Materialutbytte	Høy (mindre kraft kreves)	Moderat (arbeidsherding forekommer)
Overflatekvalitet	Matt/oksidert (krever beising)	Lys/Glatt
Kompleksitet	Kan produsere svært komplekse former	Best for enkle, symmetriske deler
Relativ kostnad	Nedre for store/tunge deler	Høyere på grunn av fler-stempler

Søknader

• Olje og gass: Sømløse strømningslinjer og undervannsmanifolder innDupleks 2205 rør.

• Kraftproduksjon: Kjelrør med høy-temperatur i 310S rustfritt stål.

• Kjemisk prosessering: Korrosjonsbestandige- varmevekslerrør iHastelloy C276 rør.

Vanlige spørsmål:

1. Hva er varm ekstrudering i metallproduksjon?

Varmekstrudering er en metallformingsprosess med høy-temperatur der en metallemne varmes opp over rekrystalliseringstemperaturen og tvinges gjennom en formet dyse ved hjelp av en hydraulisk presse. For eksempel rør, stenger og rør

2. Hvorfor foretrekkes varmekstrudering for nikkellegeringer og rustfritt stål?

Varmekstrudering foretrekkes fordi det reduserer strømningsspenningen betydelig til materialer med høy-styrke som Inconel eller Duplex-stål. Ved å bearbeide metallet ved høye temperaturer (typisk 1000 grader til 1250 grader), forhindrer prosessen arbeidsherding under deformasjon.

3. Hva er de typiske temperaturområdene for varm ekstrudering?

Karbonstål: 1000 grader til 1300 grader (1832 grader F til 2372 grader F)

Rustfritt stål: 1050 grader til 1250 grader

Nikkellegeringer: 1100 grader til 1230 grader

4. Hvordan påvirker varm ekstrudering metallets mekaniske egenskaper?

Varm ekstrudering forbedrer mekaniske egenskaper ved å bryte ned støpte strukturer og foredle kornstørrelse. Det kan forbedre langsgående mekaniske egenskaper, høyere strekkfasthet og forbedret slagfasthet sammenlignet med støpte komponenter.

5. Kan varm ekstrudering produsere sømløse rør?

Ja, varm ekstrudering er en av de viktigste metodene. Det er standarden for produksjon av "heavy wall" sømløse rør som brukes i olje- og gass- og kjemisk prosessindustri under ASME B36.10/B36.19-standarder.

6. Varm ekstrudering vs. kald ekstrudering: Hva er bedre for industrielle rør?

Varmekstrudering er overlegen for industrirør med stor-diameter, tunge-vegger og høylegeringsmaterialer.

Mens kald ekstrudering gir bedre overflatefinish og dimensjonstoleranser, håndterer varm ekstrudering høyere deformasjonsforhold og eliminerer indre spenninger.

Om Zhengzhou Huitong Pipeline Equipment Co., LTD.

HT PIPE er en kjent-forhandler og eksportør. Vi er en leverandør av rustfritt/karbon/nikkellegeringsmaterialer med 15+ eksporterfaring. Vi leverer ikke bare rør, plater, rundstenger, men også rørdeler, flenser etc. Kontakt oss for mer informasjon og priser gratis.
