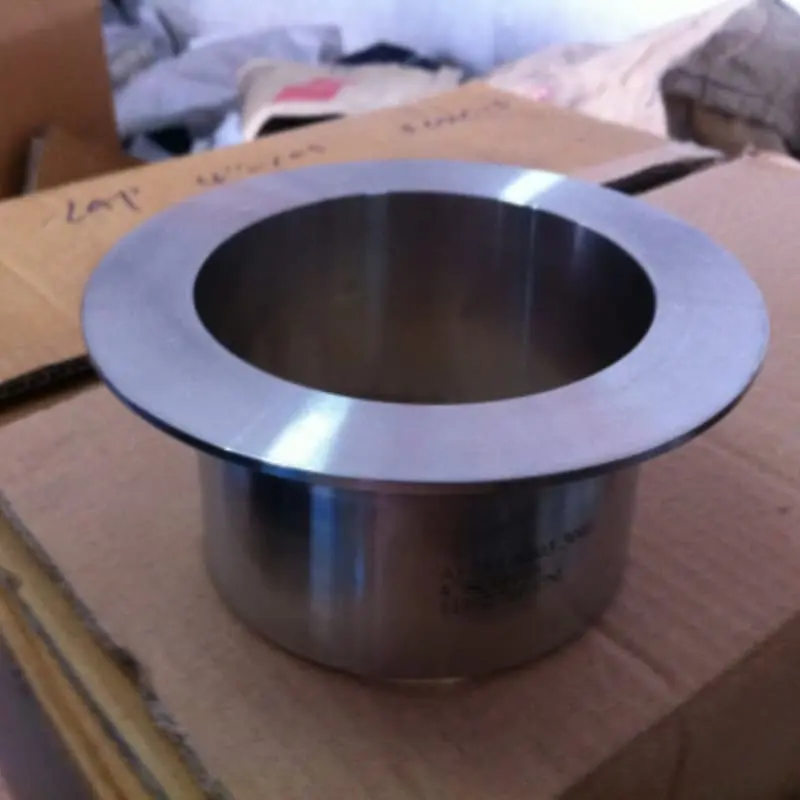

ASTM A403 WP316L stubbeender
Type: Albue, Tee, Reducer, Cross, Cap, Stubbende
Størrelse: 1/2"-60"
Tykkelse: Sch5s-Schxxs
Standard: ASME, MSS, ISO, DIN, JIS
Zhengzhou Huitong Pipeline Equipment Co., Ltd. er en av de ledende produsentene og leverandørene av ASTM A403 WP316L Stub Ends i Kina. Vi ønsker deg hjertelig velkommen til å kjøpe våre ASTM A403 WP316L stubbeender. Fabrikken vår godtar også de tilpassede bestillingene. Vær fri til å nyte vår konkurransedyktige pris og utmerkede service.
ASTM A403 WP316L Stub Ends Pris 2026|Dimensjoner, kostnad og leverandør
ASTM A403 WP316L stubbeenderer smidd austenittisk rustfritt stål-støtsveisebeslag produsert av316L / UNS S31603 / 1.4404og brukes ofte med overlappings-ledd eller løse flenser. Prisene er vanligvis rundt $5–$15/kg i 2026, avhengig av NPS-størrelse, veggtykkelse, produksjonsmetode, mengde og testkrav.
316L stubbeender kombinererlavt-karbon austenittisk rustfritt stål, sterk kloridbestandighet og god sveisbarhet. De brukes ofte i kjemisk prosessering, sjøvanns-relaterte systemer, matforedling, farmasøytiske anlegg, olje og gass og generell prosessrør.
ASTM A403 WP316L endepris og kostnad 2026
| Produkt | Veiledende budsjettintervall for 2026 |
| Liten NPS 1/2–2 | $4–20/stk |
| NPS 2-1/2–4 | $10–35/stk |
| NPS 5–8 | $25–90/stk |
| NPS 10–12 | $60–180/stk |
| NPS 14–24 | $120–500+/stk |
| Store/tilpassede størrelser | Sitat |
Merk: Prisene svinger basert på råvaretillegg (Molybden/Nikkel-innhold) og ordrevolum.
Hva er ASTM A403 WP316L Stub End?
AnASTM A403 WP316L stubbendeer en kort butt-sveisekobling som brukes med en støtteflens, vanligvis enoverlappskjøtflens. I motsetning til en konvensjonell sveisehalsflens, er tappenden sveiset til røret mens den løse støtteflensen gir boltforbindelsen.
Designet har to viktige fordeler:
- Stubbenden gir den korrosjonsbestandige- fuktede overflaten.
- Støtteflensen trenger ikke komme i kontakt med prosessvæsken.
- Flensen kan rotere før bolting.
- Justering under installasjonen er enklere.
- Bare stumpenden trenger å matche det korrosjonsbestandige-rørmaterialet i mange systemer.
Stubbendetyper: Type A og Type B
Type A Stub End
Type A stubbeender er ofte assosiert medflenser i overlappings-ledd.
Flensen kommer i kontakt med den hevede/overlappede flaten på stubbenden, mens selve flensen forblir løs.
Type B Stubbende
Type B-design er generelt assosiert med applikasjoner der stubbendegeometrien er beregnet for enskli-på flensenarrangement.
Kjøperen bør alltid oppgi den tiltenkte flenstypen i stedet for å stole på at leverandøren utleder det.
ASTM A403 WP316L Stub Ends spesifikasjon
|
Standard |
ASTM A403, ASME B16.9, MSS SP-43, ASME B16.5/B16.47 for den sammenfallende flensen |
|
Størrelse |
1/2'' ~ 48''(Sømløs); 16'' ~72''(sveiset); DN15-DN1200 |
| Felles forbindelse | Stumsveis + overlapps-skjøtflens |
|
Veggtykkelse |
Sch5~Sch160\\XXS |
| PREN | Omtrent 24–25 |
| Tetthet | omtrent 7,9 g/cm³ |
|
Produksjonsprosess |
Push, Press, Forge, Cast, etc. |
|
Rustfritt stål |
304/SUS304/UNS S30400/1.4301 304L/UNS S30403/1.4306; 304H/UNS S30409/1.4948; 310S/UNS S31008/1.4845; 310H/UNS S31009; 316/UNS S31600/1.4401; 316Ti/UNS S31635/1.4571; 316H/UNS S31609/1.4436; 316L/UNS S31603/1.4404; 316LN/UNS S31653; 317/UNS S31700; 317L/UNS S31703/1.4438; 321/UNS S32100/1.4541; 321H/UNS S32109; 347/UNS S34700/1.4550; 347H/UNS S34709/1.4912; |
|
Pakking |
Trekasser, paller, nylonposer eller i henhold til kundenes krav |
|
MOQ |
10 stk |
|
Leveringstid |
10-100 dager avhengig av mengde |
|
Betalingsbetingelser |
L/C,T/T |
|
Forsendelse |
FOB Tianjin/Shanghai, CIF, CFR, etc |
|
Søknad |
Petroleum/kraft/kjemi/konstruksjon/gass/metallurgi/skipsbygging osv. |
|
Merknader |
Andre materialer og tegninger er tilgjengelig. |
ASME B16.9 ASTM A403 WP316L Stubbendemål
| NPS | Ca. Rør OD | Typisk kort mønster F | Typisk langt mønster F |
| 1/2" | 21,3 mm | 51 mm | 76 mm |
| 1" | 33,4 mm | 51 mm | 102 mm |
| 1 1/2" | 48,3 mm | 102 mm | 102 mm |
| 2" | 60,3 mm | 64 mm | 152 mm |
| 3" | 88,9 mm | 64 mm | 152 mm |
| 4" | 114,3 mm | 76 mm | 152 mm |
| 6" | 168,3 mm | 89 mm | 203 mm |
| 8" | 219,1 mm | 102 mm | 203 mm |
| 10" | 273,1 mm | 127 mm | 254 mm |
| 12" | 323,9 mm | 152 mm | 254 mm |
| 16" | 406,4 mm | 152 mm | 305 mm |
| 20" | 508,0 mm | 152 mm | 305 mm |
| 24" | 609,6 mm | 152 mm | 305 mm |
Publiserte ASME B16.9 dimensjonstabeller viser det samme generelle kort- og lange-mønsteret, inkludert størrelser som strekker seg til NPS 24.
MSS SP-43 Stubbendemål
| NPS | OD ved sveiseende, mm | Totallengde F, mm | Lappediameter G, mm |
| 1/2 | 21.3 | 50.8 | 34.9 |
| 1 | 33.4 | 50.8 | 50.8 |
| 1 1/2 | 48.3 | 50.8 | 73 |
| 2 | 60.3 | 63.5 | 92.1 |
| 3 | 88.9 | 63.5 | 127 |
| 4 | 114.3 | 76.2 | 157.2 |
| 6 | 168.3 | 88.9 | 215.9 |
| 8 | 219.1 | 101.6 | 269.9 |
| 10 | 273.1 | 127 | 323.9 |
| 12 | 323.9 | 152.4 | 381 |
| 16 | 406.4 | 152.4 | 469.9 |
| 20 | 508 | 152.4 | 584.2 |
| 24 | 609.6 | 152.4 | 692.2 |
SS SP-43 vs ASME B16.9
- ASME B16.9 dekker-fabrikkproduserte smide butt-sveisefittings, inkludert totale dimensjoner, toleranser, klassifiseringer, testing og merking. Den nåværende ASME-oppføringen dekker NPS 1/2 til og med NPS 48.
- MSS SP-43 er spesielt relevant for stumpsveisefittings i rustfritt stål, inkludert studsender, og brukes ofte for Schedule 5S og 10S-applikasjoner.
Stubbender – Vekter
| NPS (normal rørstørrelse) | ASME B16.9 Stubbendevekt | |||
| tommer | Sch.5S | Sch.10S | Sch.40S | Sch.80S |
| 1/2" | 0.06 | 0.08 | 0.12 | 0.13 |
| 3/4" | 0.07 | 0.09 | 0.15 | 0.17 |
| 1" | 0.09 | 0.15 | 0.2 | 0.25 |
| 1-1/4" | 0.13 | 0.2 | 0.3 | 0.35 |
| 1-1/2" | 0.16 | 0.25 | 0.38 | 0.46 |
| 2" | 0.25 | 0.4 | 0.55 | 0.75 |
| 2-1/2" | 0.35 | 0.5 | 0.8 | 1 |
| 2" | 0.25 | 0.4 | 0.55 | 0.75 |
| 2-1/2" | 0.35 | 0.5 | 0.8 | 1 |
| 3" | 0.5 | 0.6 | 1.1 | 1.5 |
| 4" | 0.7 | 1 | 1.8 | 2.5 |
| 5" | 1 | 1.25 | 2.5 | 3.5 |
| 6" | 1.6 | 1.95 | 3.7 | 5.5 |
| 8" | 2.5 | 3.1 | 5.9 | 10 |
| 10" | 4 | 4.9 | 10.5 | 14 |
| 12" | 6.6 | 7.1 | 15 | 20 |
| 14" | 6.4 | 7.8 | 15.5 | 20.5 |
| 16" | 7.9 | 9 | 18 | 24 |
| 18" | 9.3 | 10.5 | 21 | 28 |
| 20" | 12 | 13.5 | 23.5 | 31 |
| 24" | 16.5 | 19 | 28.5 | 38 |
316L stubbeender Produksjonsprosess
316L råmateriale → skjæring → forming/smiing → varmebehandling → maskinering → dimensjonal inspeksjon → overflatebehandling → NDE → PMI → sluttkontroll → merking → pakking
Anbefalt kvalitetstest:
For industrielle anskaffelser, vurder å be om:
- Sporbarhet for varmenummer
- PMI
- Kjemisk sammensetning
- Strekkprøve
- Hardhet, der spesifisert
- Dimensjonell inspeksjon
- Visuell inspeksjon
- PT for sveise/kritiske overflater der det er nødvendig
- RT eller UT i henhold til kjøpsspesifikasjon
- MTC / EN 10204 3.1
Sveising ASTM A403 WP316L stubbeender
WP316L stubbeender er normalt stumpsveiset til røret.
Typisk fremstilling innebærer:
- Dimensjonsinspeksjon av rør og stuss-.
- Materialidentifikasjon.
- Avslutt forberedelsen.
- Justering.
- Heftesveising.
- Rotsveising.
- Fyll og lokk passerer.
- Visuell inspeksjon.
- NDE der spesifisert.
- Beising/passivering eller passende rengjøring av rustfritt-stål.
For 316L,ER316Lfyllmetall velges vanligvis for GTAW/GMAW-applikasjoner.
ASTM A403 WP316L vs 304L vs 2205 stubbeender
| Eiendom | 304L | 316L | Tosidig 2205 |
| Typisk Cr | 18–20% | 16–18% | 21–23% |
| Typisk Ni | 8–12% | 10–14% | 4.5–6.5% |
| Typisk Mo | - | 2–3% | 2.5–3.5% |
| Struktur | Austenittisk | Austenittisk | Tosidig |
| Kloridresistens | Moderat | God | Veldig bra |
| PREN, omtrentlig | ~18–20 | ~24 | ~33–35 |
| Sveisbarhet | Glimrende | Glimrende | Krever tettere kontroll |
| Relativ materialkostnad | $ | $$ | $$–$$$ |
| Typisk bruk | Generell korrosjon | Kjemisk/marin | Høy-kloridtjeneste |
316L vs 304L
Hovedgrunnen til å velge316L i stedet for 304Ler molybdentilsetningen. Den forbedrer motstanden mot lokal korrosjon, spesielt grop- og sprekkkorrosjon i kloridholdige-miljøer.
- For vanlig innendørs vann, mat eller generell industriservice kan 304L være tilstrekkelig.
- For saltvannseksponering, kjemisk prosessering eller kloridholdige prosessvæsker- er 316L ofte det tryggere valget.
316L vs Duplex 2205
2205 gir høyere styrke og betydelig bedre motstand mot klorid-indusert lokal korrosjon.
2205-sveising krever imidlertid mer nøye kontroll av varmetilførsel, interpass-temperatur og fasebalanse.
Hvis applikasjonen ikke krever dupleks-korrosjonsmotstand eller styrke,316L kan være enklere og mer økonomisk sett fra et fabrikasjonsperspektiv.
Ekte-verdensingeniørerfaring
Et tilbakevendende problem diskutert av ingeniører på nettet er antagelsen om at"rustfritt stål kan ikke ruste."Den antagelsen er feil.
Tekniske diskusjoner peker ofte på at rustfritt stål kan lide lokalisert korrosjon når vann, oksygen, klorider og forurensning kombineres. En Reddit-teknisk diskusjon involverte for eksempel synlig korrosjon på pumpekomponenter i rustfritt-stål etter at vann kom inn i et system som normalt ikke inneholdt vann.
For 316L stubbeender er den praktiske leksjonen:
Flensforbindelsen er bare så korrosjonsbestandig- som hele systemet rundt den.
En god WP316L-tilpasning kan fortsatt svikte for tidlig på grunn av:
- karbon-sliping av stål;
- kloridavleiringer;
- dårlig sveising;
- varmefarge som ikke er fjernet;
- feil pakningsvalg;
- stillestående vann;
- galvanisk kontakt;
- uegnet flensmateriale;
- dårlig drenering.
En annen vanlig misforståelse er at 316L alltid er tilstrekkelig for marine service. Det er ikke. 316L har bedre kloridmotstand enn 304L, men dupleks- og superduplekskvaliteter gir betydelig høyere gropmotstand.
Vanlige spørsmål:
Spørsmål: Hva er prisen på ASTM A403 WP316L stubben slutter i 2026?
Et praktisk budsjetteringsområde er ca$5–$15/kg, selv om små størrelser, spesielle dimensjoner, tunge-veggprodukter, lave mengder og omfattende inspeksjon kan presse prisen høyere.
Spørsmål: Hva er hensikten med en ASTM A403 WP316L stubbeende med en overlappingsflens?
Stubbendene brukes med flenser for overlappingsskjøter for å lette bolt-hullinnretting under installasjon og muliggjøre rask demontering for rengjøring eller inspeksjon i korrosive lavtrykksrørsystemer.
Spørsmål: Hvorfor velge WP316L fremfor standard WP316 for sveisede rørdeler?
Det lavere maksimale karboninnholdet i WP316L (maks. 0,030 %) forhindrer karbidutfelling under sveising, og eliminerer risikoen for intergranulær korrosjon uten å kreve varmebehandling etter-sveising.
Spørsmål: Hva er dimensjonene og trykkklassene dekket av ASTM A403 WP316L?
ASTM A403 dekker smidde austenittiske armaturer i rustfritt stål for trykkrør. Stubbender produseres vanligvis i kort mønster (MSS SP-43) eller langt mønster (ANSI B16.9) på tvers av ulike tidsplaner (Sch 10S, 40S, 80S).
Spørsmål: Hvordan velge mellom Short Pattern (MSS SP-43) og Long Pattern (ANSI B16.9) 316L stubbeender?
Korte mønstrede stubberender er utformet for å brukes med standard glide-på flenser som brukes som overlappsskjøtflenser og tar mindre plass, mens lange mønstrede stubberender er dimensjonalt tilpasset til sveisehalsflenser og brukes med tyngre overlappskjøtflenser eller spesielle støtteringer.
Spørsmål: Hvilken ikke-destruktiv undersøkelse (NDE) eller testing kreves for ASTM A403 WP316L-beslag?
Standardkrav inkluderer strekktesting, hardhetstesting, hydrostatisk testing (hvis det kreves av kjøpsordre), og obligatorisk PMI (positiv materialidentifikasjon) sammen med EN 10204 3.1 mølletestsertifisering.
Om Zhengzhou Huitong Pipeline Equipment Co., LTD.
HT PIPE er en kjent-forhandler og eksportør. Vi er en leverandør av rustfritt/karbon/nikkellegeringsmaterialer med 15+ eksporterfaring. Vi leverer ikke bare rør, plater, rundstenger, men også rørdeler, flenser etc. Kontakt oss for mer informasjon og priser gratis.
✅ ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅100 % PMI (positiv materialidentifikasjon)
✅Ultralydtesting (per ASME VIII)
✅Tredje-inspeksjon (SGS/BV/DNV/LR)
✅NACE MR0175 / ISO 15156
Forfatter: Chloe Pu
5+ År med yrkeserfaring i industrien for rustfritt stål, nikkellegering og karbonstål
Sist oppdatert: 20. august 2026 (Beijing-tid)
Populære tags: ASTM A403 WP316L Stub Ends, Kina, produsenter, fabrikk, pris, tilpasset
